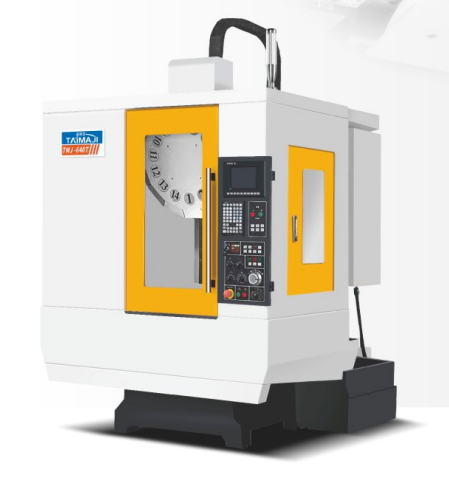

TMJ-540T
2019-09-16 08:47:09 浏览：1793 作者：管理员
机床特点
●ATC转塔式自动换刀装置，快速换刀
（刀对刀）时间为1.4秒。
●越大型立柱稳固，不变形能高速位移48m/min。
●超大跨距底座，采用六点支撑结构扎实，高速位移，不震动，不变形。
●高精、高速、高效连续加工，人性化的对话式介面，便于操作。
●机床排屑采用后排式，有最佳排屑角度及超大流量冲屑系统。
| 主要技术规格参数 | ||
機床數據 | 單位 | 540T |
X軸行程 | mm | 500 |
y軸行程 | mm | 400 |
Z軸行程 | mm | 300 |
主軸端面至工作臺面距離 | mm | 150-450 |
主軸中心至立柱防護面距離 | mm | 420 |
工作臺尺寸 | mm | 650×400 |
最大承重 | kg | 250 |
工作臺T型槽(數目尺寸間距) | mm | 3-18/125 |
錐度規格 | BT30 | |
主軸轉速 | rpm/min | 20000（標配）/24000 |
主軸電機 | kw | 5.5 |
三軸電機(X/Y/Z) | kw | 1.5/1.5/3.0 |
控制系統(可選配) | 三菱 / 法那科 / 西門子 | |
X、Y、Z軸快速移動速率 | m/min | 48/48/48 |
定位精度 | mm | JIS±0.005/300 |
| 重复定位精度 | mm | JIS±0.003/300 |
氧歷 | kg/cm2 | ≥6 |
| 刀库容量 | 把 | 16 |
機器容量 | T | 3.2 |
機器尺寸(長x宽x高) | mm | 1800×2300×2700 |
