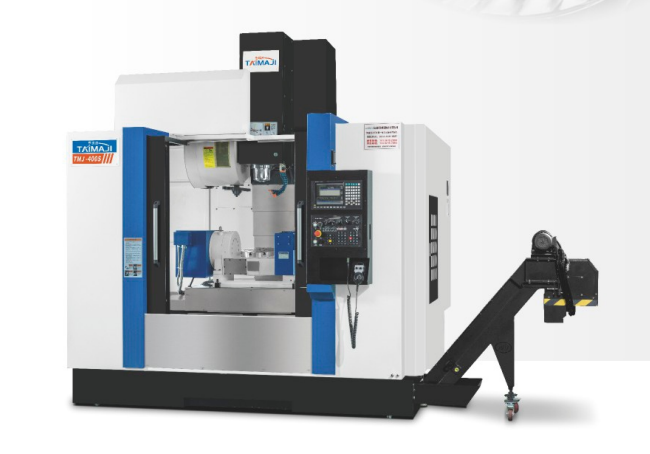

TMJ-400S
2025-09-03 17:00:12 浏览：207 作者：管理员
机床特点
●可以加工複雜的、以前智能通過澆注的方法才能得到的零件;
●可提高表面加工品質、缩短加工時間;
●減少放電區域、减少磨具抛光;
●提高表面加工品質、缩短加工時間。
| 主要技术规格参数 | ||
| 機床數據 | 單位 | 400S |
| 行程 | ||
| X/Y/Z軸行程 | mm | 800/600/600 |
| A軸擺勁範圉 | 度 | +30 ～﹣120 |
| C軸擺動範圍 | 度 | 360 |
| 主軸鼻端至工作臺距離 | mm | 150-750 |
| 工作臺 | ||
| 工作臺尺寸 | mm | ∅400 |
| 工作臺载重(水準0~45°) | kg | 200 |
| 工作臺载重(傾斜45~90°) | kg | 150 |
| T型槽(槽數-槽宽x角度) | ﹣ | 8-12×45º |
| 進給速度 | ||
| X/Y/Z轴快速進給 | m/min | 36/36/36 |
| 切削進給速度 | mm/min | 10000 |
| A/C轴快速進給 | rpm/min | 15/20 |
| 主軸 | ||
| 主轴轉速 | rpm | 12000 |
| 主轴傅動方式 | ﹣ | 直聯式 |
| 主軸錐孔 | #ISO | BBT-40 |
| 主轴馬達 | kw | 11/15 |
| 精度 | ||
| X/Y/Z轴 定位精度 | mm | ±0.007 |
| X/Y/Z轴 重複定位精度 | mm | ±0.005 |
| A/C轴 定位精度 | arc-sec | 45/15 |
| A/C轴 重複定位精度 | arc-sec | 8/6 |
| 刀庫(可選配) | ||
| 刀具數量(選配) | ﹣ | 24/32(選) |
| 可用最大刀具直徑(相鄰) | mm | 78 |
| 可用最大刀具直徑(無相鄰) | mm | 120 |
| 最大刀具長度 | mm | 300 |
| 最大刀具重量 | kg | 8 |
| 刀具交換方式 | ﹣ | 刀臂式 |
| 機床尺寸 | ||
| 機床總高 | mm | 3061 |
| 占地面積(長x寬) | mm | 3200×3325 |
| 電力需求 | KVA | 30 |
| 機床重量(約) | T | 8 |
| 數控系統(控制器) | 0i-MF(PLUS)/M80A | |
